Hvad er sommerfugleventil
En sommerfugleventil er en mekanisme, der regulerer strømmen af materialer inden for store rørdiametre ved kvart-omdrejning af en skive. En stang føres gennem midten af en skive, og denne stang er forbundet med en aktuator, der styrer skivens bevægelse. Diskens position er enten parallel eller vinkelret på mediestrømmen. En butterflyventil adskiller sig fra andre ventiler, fordi skiven altid er i flowet, hvilket forårsager en trykændring for enhver position af ventilen.
Fordele ved sommerfugleventil
Let og kompakt konstruktion
En tynd metallisk strimmel fungerer som en flow-kontrolmekanisme for sommerfugleventiler. Skiven forbindes til aktuatoren gennem en letvægtsstang. Producenter optimerer skivens design for at sikre, at den har tilstrækkelig styrke til at regulere væskestrømmen. Som følge heraf reduceres den nødvendige plads til at rumme skiven. Butterflyventilernes kroppe er kompakte og optager mindre plads end andre ventiltyper. Ventilerne kan passe i rørledninger, der er i trange rum.
Lavtryksfald og højtryksgenvindingsfaktor
Vanddistributionssystemer kræver kontinuerlig pumpning for at bygge bro over forbrugernes krav. Når der er et trykfald i systemet, stiger energibehovet til pumper. Ventiler inducerer trykfald på tværs af rørsektioner og kan belaste pumper. Butterflyventilens skive er altid til stede i flowet. Dens lette konstruktion sikrer dog, at trykfaldet over ventilen er minimalt. Skiven har en højtryksgenvindingsfaktor og reagerer hurtigt på ændringer i rørtrykforholdene.
Nem betjening og aktivering
Brug af en tynd metalstrimmel som flowreguleringsmekanisme forenkler betjeningen og aktiveringen af sommerfugleventiler. Skiven kræver små mængder kraft for at bekæmpe servicevæskens friktionsmodstand. Det drejningsmoment, der kræves for at starte ventilens kvart omgang, er lige så lavt.
Lave vedligeholdelseskrav
Butterflyventiler har få indvendige komponenter, og enkle konstruktioner sikrer, at få dele forstyrrer, hvilket resulterer i færre nedbrud. Ventilerne har ikke lommer, der fanger snavs og snavs i vand og spildevand. Med færre nedbrud og vedligeholdelsesindgreb kan ventilerne fungere gennem flere cyklusser, en ønskværdig kvalitet til storstilet vanddistribution og spildevandsopsamling.
Hurtig og effektiv tætning
Butterflyventiler reagerer hurtigt på styresignaler. De tætner effektivt mod servicemediet. Kommunale vanddistributionsapplikationer kræver det højeste niveau af præcision for at garantere renheden og drikkevandet. I spildevandsopsamlings- og behandlingssystemer forhindrer ventilerne lækager, der kan påvirke kvaliteten af processer.
-

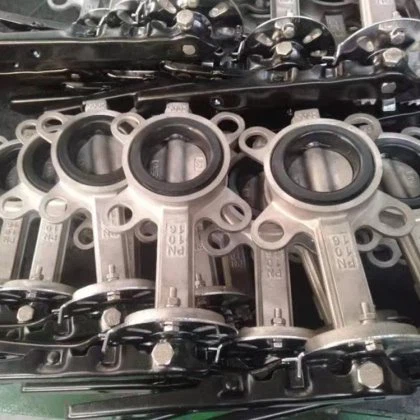

Sommerfugleventil i rustfrit stål
Type: Sommerfugleventiler. Tilpasset support: OEM. Oprindelsessted: Kina. Anvendelse: Generelt Føj til forespørgsel -
Sommerfugleventil i rustfrit stål
Produktbeskrivelse En sommerfugleventil er en type kvart-drejningsventil, der styrer flowet af et Føj til forespørgsel -
Wafer sommerfugleventil i rustfrit stål
Produktnavn: duktilt wcb støbejern/rustfrit stål wafer type flange lug butterfly ventil. Type: Føj til forespørgsel
Hvorfor vælge os
Høje kvalitetsstandarder
Vores produkter er fremstillet efter høje kvalitetsstandarder, hvilket sikrer, at de er holdbare og langtidsholdbare. Vi bruger kun de bedste materialer og de nyeste fremstillingsteknikker til at skabe vores produkter.
Konkurrencedygtige priser
Vi tilbyder vores flangeprodukter til konkurrencedygtige priser, hvilket sikrer, at vores kunder får den bedst mulige værdi for pengene.
Ekspertise
Vi har et team af eksperter, som har mange års erfaring i flangeindustrien.
Kunde service
Vi er stolte af at yde fremragende kundeservice og sikre, at vores kunder er tilfredse med deres køb. Vi er altid til rådighed for at besvare eventuelle spørgsmål eller bekymringer, som vores kunder måtte have.
Vigtigste sommerfugleventilkomponenter
Ventilhus
Ventilhuset passer mellem rørflangerne - de mest almindelige endeforbindelsestyper er flange-, dobbeltør- og wafertyper.
disk
Fastgjort til ventilhuset er skiven, der fungerer som en port, der stopper eller drosler væskestrømmen; det kan betragtes som svarende til en låge i en skydeventil eller en kugle i en kugleventil. Skiven bores typisk for at modtage stammen eller skaftet. Der er mange variationer i skivedesign, orientering og materiale for at forbedre flow, tætning og/eller driftsmoment.
Sæde
Foring af det indvendige ventilhus er en stærk elastomer eller metal-antilækageforsegling, der sikrer skiven på plads i den lukkede position for at opnå fuldstændig afspærring. 9881k-seriens svejsede rustfri stål og mikrofinishede integrerede kropssæde sikrer en korrosions- og erosionsbestandig sædeflade. Med denne specielle type sædedesign er det muligt at fremstille ventilen faldtæt i henhold til EN12266 –A krav.
Stilk
Ventilakslen, ofte også omtalt som spindelen, er den komponent, der forbinder skiven med aktiveringsmekanismen og overfører drejningsmomentet gennem sig selv.
Sæler
Tætninger er til stede ved flere grænseflader i ventilen for enten at sikre en tæt tætning under drift eller for at isolere procesmediet fra ventilens interne komponenter for et mere fleksibelt og omkostningseffektivt design.
Butterfly Valve Drive Metode
Elektrisk
Bruger en elektrisk aktuator til at styre ventilen med et 4-20mA styresignal og bruges typisk til højpræcisionsregulering og tidsfølsom applikation.
Pneumatisk
Bruges også til højpræcisionsapplikation og bruger trykluft til aktivering.
Hydraulisk
Anvendes typisk til applikationer, der kræver store drejningsmomenter til åbning og lukning af ventilen, såsom højtryks- og højviskositetsapplikationer.
brugervejledning
Manuelt betjente smørventiler gør brug af et håndhjul, håndsving eller håndtag til at betjene ventilen. Mindre manuelle ventiler er typisk forsynet med et håndtag. For større størrelser leveres håndhjul og er ledsaget af en gearkasse til at overføre drejningsmomentet med en høj mekanisk fordel. En anden måde til manuel aktivering er i anvendelsestilfælde, hvor ventilen er begravet under jorden uden mandehul; i sådanne applikationer udføres aktivering med en forlængerspindel, adapter / firkantet hætte og en tilsvarende T-nøgle fra jordoverfladen.
Almindelige sommerfugleventilapplikationer
Fødevareforarbejdning
Enkelt design, høj holdbarhed og lav vedligeholdelse er de funktioner, der er nødvendige for at regulere væskestrømmen i ethvert rørsystem. Certificeret sæde i fødevarekvalitet er bedst til fødevareindustrien, så et hvidt sæde foretrækkes. Mens standard eftergivelige ventiler ikke er 3A godkendte, er der mange på markedet, der vedligeholder sanitære forbindelser inde og ude. Kropsmaterialet til ventilen kan variere fra epoxybelagt jern til Nylon 11 belagt jern til bronze, 304SS og 316SS.
Raffinaderier
Sommerfugleventilen findes almindeligvis i raffinaderier. Disse ville typisk bruge den mere "high-end" højtydende ventil med stållegemer, eller Triple Offset-designet, der er "brandsikkert" og bobletæt. Mange applikationer, der involverer vand, bruger den elastisk siddende version.
Luk ventilerne
En sommerfugleventil er ofte det bedste valg som en generel afspærringsventil over 1,5"-148". Deres enkle design gør det muligt for dem at optage mindre plads og mindre vægt end andre typer ventiler. Disse ventiler giver en tættere forsegling end en kugleventil og er normalt bobletætte. Dette er mest nyttigt, når du forsøger at stoppe væskestrømmen, da det forhindrer væske i at passere gennem røret, når det er lukket.
Skibsbygning
På grund af deres høje holdbarhed i saltvand anvendes sommerfugleventiler almindeligvis i skibe, hvor der vælges ABS-godkendte materialer. Denne type ventil skaber effektivt en vandtæt afspærring i et skibs rørsystem for at forhindre enhver strømning i røret. Deres lille størrelse giver dem også mulighed for at blive brugt i de trange rum, der er almindelige ombord på skibet.
Hovedsommerfugleventiltyper
Nul offset sommerfugleventil
"Koncentrisk" eller "gummisæde" er andre navne for nul-offset-designet. Nulforskydning betyder, at der ikke er nogen forskydning af ventilens spindel. Ventilen tætner via interferens langs skivekanten ved spindlen mellem skiven og gummisædet. Ventilen med gummisæde har det laveste tryk (op til 250 PSI) og modstår varme op til 400 grader F. Dens gummisæde omslutter kroppen for at forhindre kontakt med materialet, som bevarer mediets renhed.
Højtydende dobbelt offset sommerfugleventil
Denne sommerfuglventil omtales som en dobbelt offset, fordi forskydningen er to steder: ved linjen af skivesædet/hustætningen og ved boringen. Off-center positionering øger holdbarheden for tætningen. Højtydende ventiler tåler tryk op til 1440 PSI og temperaturer op til 1200 grader F. En knastvirkning opstår fra spindlen er bag skiven, da den gnider mod den under rotation ved 90 grader i de første 10 grader af åbning, men også for de 10 graders lukning.
Tredobbelt offset sommerfugleventil
Den bedste type sommerfugleventil til højtrykssystemer er den tredobbelte forskudte sommerfugleventil. Af de tre typer er triple offset den mest avancerede med lavere emissioner og er designet til at fungere med forskellige miljøer. Dens varmetolerance er 1200 grader F, da den kan modstå 1.480 PSI tryk. Ligesom den dobbelte offset ventil består den tredobbelte offset ventil af to offset placeret i midten, men med en tredje offset med knastvirkning med retvinklet konisk tætning. Det er gnidningsfrit og slidstærkt, fordi metaltætningskomponenterne ikke får kontakt før deres sidste punkt.
Komponenter af en sommerfugleventil
01/
Ventilhus
Ventilhuset er lavet af et sejt og stift materiale og huser og beskytter skiven og andre interne komponenter i sommerfugleventilen. Den forbinder ventilen med rørsystemet og til den eksterne betjeningsmekanisme, der styrer skiven. Når skiven er vinkelret på flowets tværsnitsareal, er væsken fuldstændigt forhindret i at strømme ud af ventilen. Ellers tillades væsken at strømme gennem mellemrummet mellem sædet og skiven. Det kræver en 90 graders rotation fra skivens lukkede position for at tillade fuld åbning eller lukning af ventilen. Flow er droslet, når skiven drejes mindre end 90 grader.
02/
Stilk
Skaftet er et skaft, der forbinder skiven med den eksterne betjeningsmekanisme. Den er forseglet af O-ringe og bøsninger for at forhindre væskelækage. Stilken kan være lavet af et skaft i et stykke eller et todelt (delt skaft). Placeringen af spindelaksen og dens forbindelse til skiven afhænger af typen af sommerfugleventil.
03/
Sæde eller tætningsring
Ventilsædet til grundlæggende koncentriske butterflyventiler er en ring, der giver tætning mellem skivekanten og ventilhuset, når det er i lukket position. Dens tætningsvirkning er nødvendig for at undgå lækage af enhver væske til udløbet af sommerfugleventilen. Da skiven glider på overfladen af sædet under ventilåbning, skal den være lavet af et materiale med en lav friktionskoefficient. Sommerfugleventilsædet kan laves som et blødt sæde eller et metalsæde. Sædets materiale begrænser temperatur- og trykklassificeringen af sommerfugleventilen.
04/
Betjeningsmekanisme
Den eksterne betjeningsmekanisme af en sommerfugleventil styrer væskestrømmen hen over ventilen. Den kan betjenes ved manuel drejning af spindlen eller ved automatisk aktivering. Manuel betjening af sommerfugleventiler involverer påføring af drejningsmoment til håndtaget eller håndhjulet, der er fastgjort til spindlen. Håndtag kan indstille ventilen til en lukket, helt åben eller delvist åben position. Større sommerfugleventiler er udstyret med håndhjul og gearkasser for at øge drejningsmomentet og for at hjælpe med åbning og lukning af ventilen.
05/
Tredobbelt offset
Tredobbelt offset har tre excentriker, som hver er placeret forskelligt i ventilen. Excenterne er placeret i en forskudt position for at danne en forskudt konisk profil, hvilket skaber en retvinklet kegle. Triple Offset Excenter
06/
Bøsning eller leje
Kvaliteten og typen af bøsning bestemmer levetiden for en sommerfugleventil. De bedste bøsninger er modstandsdygtige over for korrosion og slid og bruges til præcisionskontrol, strømbegrænsning og omskiftning af kemikalier, petrokemikalier, klor, papirproduktion og galvanisering. Bøsninger er lavet af en række forskellige materialer, hvor mange typer er selvsmørende for forbedret ydeevne af sommerfugleventilen.
Materialer til konstruktion af sommerfugleventiler
Metal sommerfugleventiler
● Rustfrit stål
Rustfrit stål er en stållegering, der indeholder højere chromindhold (10,5-30%) og spormængder af nikkel og molybdæn. Rustfrit stål er kendt for sin høje styrke og sejhed og korrosions- og vejrbestandighed. Korrosionsbestandigheden tilskrives dets chromindhold: et tyndt, inert chromoxidlag dannes for at forhindre iltdiffusion ind i hovedparten af materialet. Når overfladen er beskadiget eller ridset, omdannes chromoxidlaget ved hjælp af ilt.
● Kulstofstål
Kulstofstål er en stållegering, der har et højere kulstofindhold på op til 2,5%. Den har gode mekaniske egenskaber og kan bruges til applikationer, hvor der ikke er særlige krav. De almindelige kulstofstålkvaliteter, der er tilgængelige til sommerfugleventiler, er ASTM A216 WCB (svejset støbt B-kvalitet) og LCC (lavt kulstofindhold). WCB-kvalitet bruges til højtemperaturapplikationer, mens LCC bruges ved lave temperaturer. Butterflyventilernes ventilhus og skive er fremstillet ved en sandstøbeproces.
● Hastelloy
Hastelloy er en legering sammensat af nikkel, krom og molybdæn; det var den første legering formuleret af Haynes International, Inc. Den har også høj styrke, som holdes ved høje temperaturer, og den har fremragende modstandsdygtighed over for korrosion, revner og oxidations- og reduktionsmidler. De bruges til at håndtere salpetersyre, saltsyre og svovlsyre ved moderate temperaturer. Hastelloy sommerfugleventiler bruges til høje temperaturer og tryk og korrosive applikationer, som findes i olie- og gasforarbejdning og elproduktion.
Plast sommerfugleventiler
● Polyvinylchlorid sommerfugleventiler (PVC)
PVC er et sejt og stift materiale, der er meget udbredt i rør, fittings og ventiler. PVC sommerfugleventiler er holdbare og korrosionsbestandige. De er kompatible i håndtering af de fleste kemikalier, undtagen kulbrinter og aromatiske forbindelser. De er sanitære og nemme at rengøre og samle, hvilket gør dem velegnede til mad- og drikkevareforarbejdning. De bruges også til distribution af vandforsyning, kunstvanding, VVS, vand- og spildevandsbehandling og andre.
● Klorerede polyvinylchlorid sommerfugleventiler (CPVC)
CPVC har højere klorindhold end PVC og er fremstillet ved fri radikal chloreringsreaktion af PVC. Modifikationen af PVC gør dem i stand til at modstå højere temperaturer på op til 93,3 grader og blive mere fleksible. De er dog dyrere sammenlignet med PVC. CPVC sommerfugleventiler bruges i koldt og varmt drikkevandsforsyningssystemer, industriel væskehåndtering, swimmingpools, springvand og andre.
● Polypropylen sommerfugleventiler (PP)
PP sommerfugleventiler tilbyder overlegen styrke og holdbarhed i ekstreme miljøer. De er korrosions-, biobegronings- og UV-bestandige. De er velegnede til håndtering af de fleste kemikalier og ætsende midler, men har selektiv kompatibilitet med organiske stoffer og opløsningsmidler. PP sommerfugleventiler bruges i akvakultur, vand- og spildevandsbehandling, kemisk fremstilling og andre. Den maksimale driftstemperatur for PP sommerfugleventiler er 80 grader.
Vores fabrik
Vores grundlæggere har været i rustfri stålindustrien i over 30 år og har eksporteret rustfri stålprodukter i over 15 år. Vi eksporterer hovedsageligt til over 30 lande i Nordamerika, Sydamerika, Europa, Asien og andre stater. Med vedholdenhed og indsats er vi blevet en af de førende virksomheder inden for ventilfittings og flanger i Kina.
stillede spørgsmål
Som en af de førende producenter og leverandører af sommerfugleventiler i Kina byder vi dig hjertelig velkommen til at købe rabat sommerfugleventil fra vores fabrik. Alle vores produkter er af høj kvalitet og konkurrencedygtig pris. Kontakt os for tilbud.
